ZSN4系列水泥回轉窯專用直流電機型號說明
      西瑪ZSN4系列直流電機以ZSN4-280-11B為例：Z表示直流電機；SN表示水泥回轉窯；N4表示第四次系列設計；280表示電機中心高；1表示電樞鐵芯長度代號；1表示端蓋代號；B表示帶補償繞組。
      注：315、355機座號均帶補償繞組，“B”可不加。
            數字1、2表示短、長端蓋。
            鐵芯長度由長到短的代號順序為3、2、1、09、08、07。

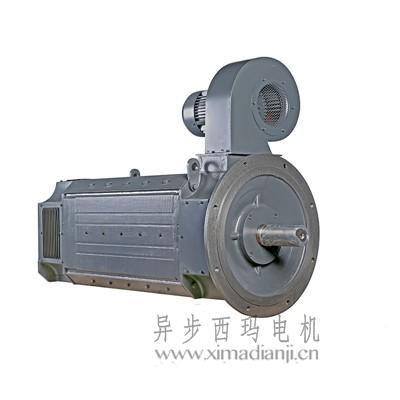

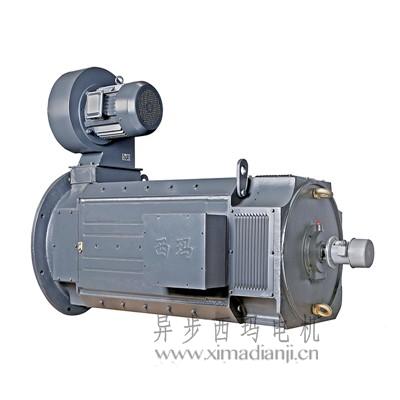

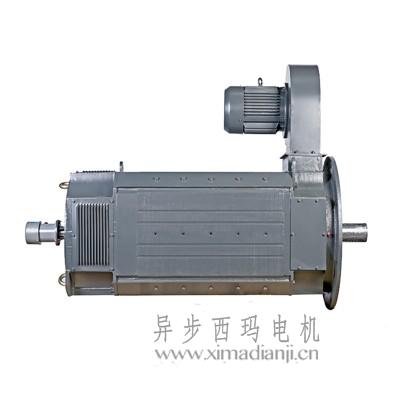

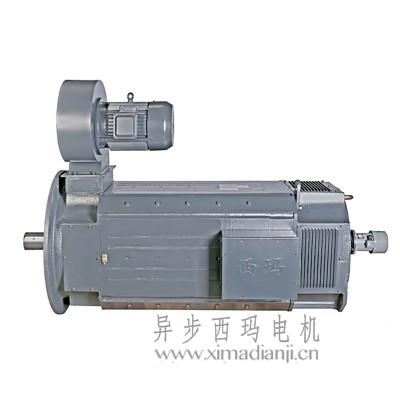

ZSN4-400-092/630KW/1500R水泥窯主傳動直流電機概述
      西瑪ZSN4系列直流電機是在Z4系列直流電機的基礎上，按水泥回轉窯負載的工況特點開發的專用系列產品。
      ZSN4系列西瑪直流電機采用八角形結構，定子空間利用率高，定子磁軛為疊片式，能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源，則可不外接平波電抗器。電機采用F級絕緣結構。使電機具有較大的容量。根據水泥回轉窯的特殊工況，按電機的起動矩可達2.5倍額定轉矩的要求，進行設計制造。采用管道通風的冷卻方式，使電機能在粉塵轉大的惡劣環境中，安全可靠的運行。

ZSN4-400-092/630KW/1500R水泥窯主傳動電機性能
      1、電機在下列使用條件應能額定工作：
      1.1、海拔不超過1000m。
      1.2、進入電機的冷卻介質溫度不超過40℃。
      1.3、電動機為連續工作制(S1)。
      1.4、電動機電樞回路和勵磁由靜止整電源供電，也可用直流發電機組供電。
      1.5、對管道通風冷卻的電機，其風量風壓應滿足下表的規定，進風口在電機非換向器側端蓋上。

      2、電機絕緣等級為F級。
      3、電動機電樞額定電壓為440V，也可根據用戶要求派生出400V、220V或其他電壓：低電樞電壓為恒轉矩調速，在電樞電流連續條件下，電機最低轉速可達20r／mm，此時仍能維持額定轉矩，轉速平穩。
      4、電動機額定勵磁電壓為180V，其他勵磁電壓也可派生。為確保勵磁系統絕緣可靠，在斷開勵磁回路時，需在勵磁繞組二端并聯一個釋放電阻，以防止自感電勢。在勵磁電壓為180～220V時，其值約為7倍勵磁繞組冷態電阻值。若勵磁電壓為320～370V，其值約為5倍。
      5、技術數據表內的效率值為額定功率、額定電壓和額定轉速時的效率，它包括勵磁損耗，但不包括通風裝置所需的功率。
      6、ZSN4-225電機不帶補償繞組，但帶串勵繞組。
      7、電機提供有接地標志的接線柱。
      8、本系列電機性能均符合國家標準GB755?87《旋轉電機基本技術要術》及部頒標準JB6316?92《Z4系列直流電動機技術條件》，也可按國際電工委員會標準IEC34-l的要求考核。

ZSN4-400-092/630KW/1500R水泥窯主傳動電機訂貨須知
      1、訂貨前請先查閱西瑪電機產品樣本確定所需產品的型號規格等數據，在訂貨合同中注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓通訊結構安裝形式等數據。技術數據見表3，外形安裝尺寸見圖1-5。
      2、對西瑪電機產品有特殊要求時，如雙軸伸、出線盒位置為反盒、帶測速裝置等，均須在合同中明確注出。
      3、如所需品種規格在本樣本所列外，或另有其他特殊要求時，經雙方協商同意后簽定合同及技術協議。

ZSN4-400-092/630KW/1500R水泥窯主傳動電機公司簡介：

陜西異步西瑪電機有限公司主要產品為YE2、YE3、YE4系列節能電機；YVFE2、YVFE3、YVFE4系列率變頻調速電機；YBX2、YBX3、YBX4系列隔爆型防爆電機；YBBP系列變頻防爆電機；YZR、YZ、YZRE 、YZE系列起重冶金電機；YZP、YZPE系列起重冶金變頻及變頻電磁制動電機；YZTP、YZRDW、YTW、YZTD、YDEJ、YZEJ系列建筑機械專用電機；YBZR、YBZ、YBZP、YBZD、YBZE、YBZDE系列防爆起重電機；YBK2、YBK3、YBK4系列礦井用隔爆型防爆電機；YBE2、YBE3、YBE4系列隔爆型防爆電機；YG、YGP系列輥道及輥道變頻電機；YPT、YP2、YPTE、YP2E系列變頻及電磁制動變頻電機；YZRW、WZ系列渦流制動電機及渦流制動器；Y、YKK、YKS、YRKK、YJTKK、YJTFKK、YVF系列高壓電機；YRKS系列水冷型高壓電機；YR、JR系列繞線轉子礦用高、低壓電機；Z2、Z4、Z系列直流電機；ZTP系列鐵路機車用輔助直流電機；T、TL、TDMK系列大中型同步電機等共計45個系列，450個品種，機座號132-1120mm，功率0.5-25000kW。另外還可以根據客戶需求，為客戶提供各種特種非標電機、低壓大功率電機、進口電機國產化等成套技術解決方案。
