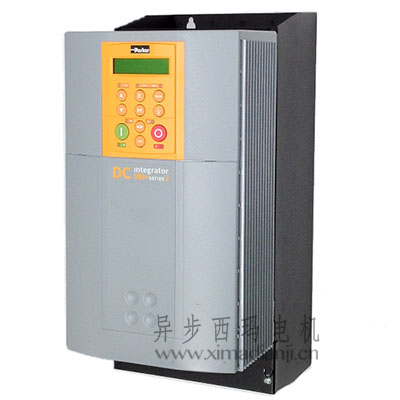

590+高性能直流傳動
590+系列直流傳動與690+變頻器同屬高性能傳動家族,都提供自定義編程和設置等功能,具有相同的通訊接口模塊.590+高性能工程型直流傳動
可以滿足復雜的直流電機控制要求.功能詳盡的應用軟件(其中卷曲控制作為標準配置),模塊化編程以及可自定義的I/O使590+單傳動模塊就
可以構成完整的傳動控制方案.
友好的用戶界面:
6901人機界面用于參數設置,編程和傳動控制.液晶顯示32個字符,帶背景光,可以按字母順序菜單顯示以便快速查閱所有功能模塊.
.可分離的通用的控制盤,便于控制盤成柜安裝
.提供本地的速度,啟停,點動和轉向控制
.用戶可自定義顯示內容和圖標
.密碼設置保護功能
.快速設置菜單
聯網方便:
通訊接口模塊可以直接安插在傳動裝置上,使用戶能夠通過各種標準現場總線網絡監控傳動系統.可選的通
訊:LINK,DeviceNET,Controlnet,ProfiBus,ModBus,ModBus Plus,Ethernet,CANopen,LonWorks.
功能強大，完善：
使用內置的軟件功能模塊幾乎可以無限制地滿足任何傳動要求。所有功能模塊都是預先編制好的。通過控制盤或CELITE+軟件,所有的功能模塊
都可以?xún)?nèi)部連接用來實現某種特定的功能.功能模塊包括:
.輸入模塊
.輸出模塊
.斜坡模塊
.加減速模塊
.卷曲功能(開卷/收卷卷徑計算,力矩,補償計算)
.PID控制
.磁場控制
.電動/松弛控制.
技術規格:
功率配置
590+四象限逆變回饋型:2個全控3相晶閘管橋;
591+二象限非逆變回饋型：1個全控3相晶閘管橋；
晶閘管控制可調磁場。
電樞電流
規格1：15A,35A
規格2: 40A,70A,110A,165A
規格3: 180A,270A
規格4: 380A,500A,725A,830A
規格5: 1580A
規格H: 1200A,1700A,2200A,2700A
過載能力:電流為15-450A傳動,200%過載最長10秒鐘;150%過載,最長30秒鐘.大于700A規格,不同規格有不同的過載能力,請參見手冊.
電樞電壓:Varmature(max)=Vac * 1.2
供電電源：
110--220V(正負10%),規格1-5選項；
220--500V(正負10%),規格1-5選項;
500--600V(正負10%),規格4-5選項；
500--690V(正負10%),規格H選項.
磁場電流:
規格1:4A;     規格2-3:10A;
規格4-5:30A;  規格H:60A.
磁場電壓:Vfield(max)=Vac * 0.9
環境溫度：0-45度，<270A的規格;0-40度,>270A的規格.超過上限,溫度每升高1度,降容1%.最高環境溫度為55度
海拔:500米以下正常使用,超過500米,每升高200米,降容1%,最高為5000米.
模擬輸入:5個(1個12bits精度帶符號，4個10bits精度帶符號） 1個速度給定（正負10V DC),4個可自定義.
模擬輸出:3個(10bits A/D轉換精度） 1個電樞電流輸出（正負10V 或者0-10V),2個可自定義.
數字輸入:9個(24V DC,最大15A） 1個程序控制停止，1個慣性停車，1個外部信號停車，1個啟停，5個可自定義。
數字輸出：3個（24V  100MA) 3個可自定義.
參考電壓輸入:3個,-10V DC/10V DC/24V DC
           .過電流保護
           .勵磁故障保護
           .速度反饋故障保護
           .電動機過熱保護
           .調速器過熱保護
           .晶閘管觸發電路故障保護
           .缺相保護
           .堵轉保護
           .超速保護
           .過壓保護

590C系列直流調速器其他型號和規格

型號                           規格
590C/0350/500/0011 35A 500V 可逆
590C/0700/500/0011 70A 500V 可逆
590C/1100/500/0011 110A 500V 可逆
590C/1500/500/0011 150A 500V 可逆
590C/1800/500/0011 180A 500V 可逆
590C/2700/500/0011 270A 500V 可逆
590C/3600/500/0011 360A 500V 可逆
590C/4500/500/0011 450A 500V 可逆
590C/7200/500/0011 720A 500V 可逆
590C/8000/500/0011 800A 500V 可逆

591C系列

591C/0350/500/0011 35A 500V 不可逆
591C/0700/500/0011 70A 500V 不可逆
591C/1100/500/0011 110A 500V 不可逆
591C/1500/500/0011 150A 500V 不可逆
591C/1800/500/0011 180A 500V 不可逆
591C/2700/500/0011 270A 500V 不可逆
591C/3600/500/0011 360A 500V 不可逆
591C/5000/500/0011 500A 500V 不可逆
591C/7200/500/0011 720A 500V 不可逆
591C/8000/500/0011 800A 500V 不可逆

590P系列直流調速器

型號                                                規格
590P/0015/500/0041/UK/AN/230/0  15A 500V 可逆
590P/0035/500/0041/UK/AN/230/0  35A 500V 可逆
590P/0040/500/0041/UK/AN/230/0  40A 500V 可逆
590P/0070/500/0041/UK/AN/230/0  70A 500V 可逆
590P/0110/500/0041/UK/AN/230/0  110A 500V 可逆
590P/0165/500/0041/UK/AN/230/0  165A 500V 可逆
590P/0180/500/0041/UK/AN/230/0  180A 500V 可逆
590P/0270/500/0041/UK/AN/230/0  270A 500V 可逆
590P/0380/500/0041/UK/AN/230/0  380A 500V 可逆
590P/0500/500/0041/UK/AN/230/0  500A 500V 可逆
590P/0725/500/0041/UK/AN/230/0  725A 500V 可逆
590P/0830/500/0041/UK/AN/230/0  830A 500V 可逆
590P/1580/500/0041/UK/AN/230/0  1580A 500V 可逆
590P/2200/500/0041/UK/AN/230/0  2200A 500V 可逆
590P/2700/500/0041/UK/AN/230/0  2700A 500V 可逆

591P系列

591P/0015/500/0041/UK/AN/230/0  15A 500V 不可逆
591P/0035/500/0041/UK/AN/230/0  35A 500V 不可逆
591P/0040/500/0041/UK/AN/230/0  40A 500V 不可逆
591P/0070/500/0041/UK/AN/230/0  70A 500V 不可逆
591P/0110/500/0041/UK/AN/230/0  110A 500V 不可逆
591P/0165/500/0041/UK/AN/230/0  165A 500V 不可逆
591P/0180/500/0041/UK/AN/230/0  180A 500V 不可逆
591P/0270/500/0041/UK/AN/230/0  270A 500V 不可逆
591P/0380/500/0041/UK/AN/230/0  380A 500V 不可逆
591P/0500/500/0041/UK/AN/230/0  500A 500V 不可逆
591P/0725/500/0041/UK/AN/230/0  725A 500V 不可逆
591P/0830/500/0041/UK/AN/230/0  830A 500V 不可逆
591P/1580/500/0041/UK/AN/230/0  1580A 500V 不可逆
591P/2200/500/0041/UK/AN/230/0  2200A 500V 不可逆
591P/2700/500/0041/UK/AN/230/0  2700A 500V 不可逆
